產品型號: 2955A/2955B/2955R
簡單介紹
*射頻信號發生器：400kHz~1000MHz
*射頻功率計：0.05mW~150W
*射頻頻率計：1.5MHz~1000MHz
*全功能雙工測量儀：用于測量標準雙工器，跨段雙工器及轉發器
*調制分析儀：調頻/調幅/調相
*2個音頻信號源/調制信號源：10Hz~20kHz
*音頻電壓表：0V~100V(自動量程選擇) 20Hz~50kHz(或DC方式)
*音頻頻率計：20Hz~20kHz 50kHz數字存儲示波器
*音頻SINAD信納比表
*音頻S/N信噪比表
*音頻DISTORTION失真度儀
*POCSAG編碼器/DCS編碼器
*DTMF、CCIR、EEA、EIA、ZVEI等編/解碼器
*26個非易失存貯單元
*全部GPIB編程功能，可用于自動測試系統

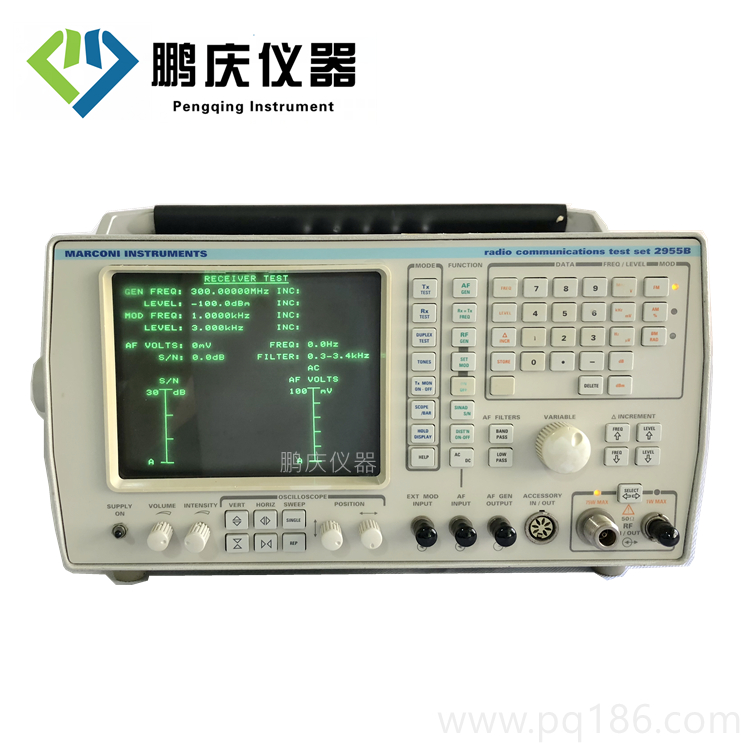

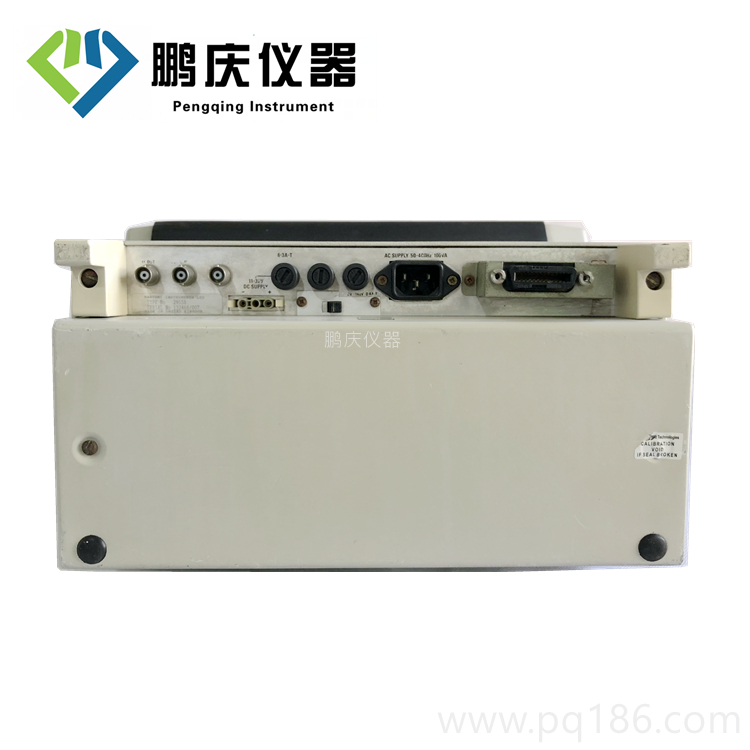

綜合測試儀2955A/B的詳細介紹
綜合測試儀2955A/B是一種無線電綜合測試儀，它包括測試量程到1000兆赫的移動式無線電收發訊機所要求的全部測量設備，是一種設計為工作臺或移動應用的，緊湊配套的裝置，它能看作下述14種儀器的組合：
射頻頻率計，音頻頻率計，射頻信號發生器，射頻功率計，音頻和直流電壓表，調制度表，失真度表，信噪比(S/N)或信納(SINAD)計，數字存貯示波器，順序音調解碼和編碼，雙音多頻(DTMF)解碼和編碼，數字碼靜噪(DCS)解碼和編碼。
按鈕選擇為每一種儀器測量提供了全部必須的互連，從而消除了在利用分離的諸儀器時所需要的許多互連。功能選擇和數據輸入在彩色碼盤上進行，從左至右邏輯地安排了碼盤的操作順序。采用陰極射線管示波器，極大地增強了儀器的工作，提供數據輸入時的提示和操作順序指南，也顯示儀器的設置和測量結果，通過示波器的重復掃描，單次和保持，以及五個自動量程條形圖顯示了模擬測量。
性能指標
射頻信號發生器
頻率： 范圍：0.4MHz~1000MHz
分辨率：50Hz(≤530MHz); 100Hz(530MHz~1000MHz)
指示：8位數字顯示
精度：與內頻標準相同
輸出電平：
范圍：N型座：-135~-15dBm(0.04μV~40mV)
BNC座：-115~+5dBm(0.4μV~400mV)
單端雙工：-140~-21.5dBm(0.0224μV~18.85mV)
雙端雙工：-115~-15dBm(0.4μV~40mv)
分辨率：0.1dB
指示：4位數(dBm/μV, PD/EMF和dBmμV）
精度：對高于-127dBm的電平為±2dB
頻譜純度
連續波調頻：<30Hz(到520MHz) <60Hz(到1000MHz) (0.3~3.4kHz權重均方根值)
典型值8Hz~250MHz, 15Hz~500MHz, 30Hz~1000MHz
諧波：僅指在0.4~1000MHz頻段內的諧波
<-20dBc到1.5MHz
<-25dBc 1.5~250MHz
<-20dBc 250~1000MHz
分諧波：530MHz內沒有,<-25dBc到1000MHz
寄生信號：
載頻88MHz以上<-45dBc,低于110MHz,<-35dBc,高于110MHz,
載頻到1000MHz<-60dBc
偏離20kHz的信噪比：
<-106dBc/Hz到500MHz
<-100dBc/Hz到1000MHz
射頻泄漏：小于0.2微伏電位降
保護：N型座：反向功率過載時,熒屏上顯示REMOVE RF INPUT（除去射頻輸入）.同時聽到機內喇叭的報警聲。
BNC座：輸入功率大于1瓦時，跳閘電路自動斷開射頻輸入；熒屏上顯 示REMOVE RF INPUT；并聽到喇叭的報警聲，反向功率保護最大為50瓦。
調制發生器
幅度調制
連續波范圍：1.5~400MHz,可用范圍400kHz~500MHz
調制深度范圍：0~99%
調制頻率范圍：20Hz~20kHz
分辨率：1%
精度：±7%設置±1位數，對1仟赫調制頻率，調制深度不大 于85%；±10%設置±1位數，調制頻率從50Hz至5kHz，調制深 度從0至70%; ±15%設置±1位數,調制頻率從50Hz至5 kHz,調制深度 從0至85%。
外調幅輸入
輸入阻抗：1MΩ(并有約40微微法電容)。
連續波范圍：1.5~400MHz。
調幅度范圍：0~99%。
調制頻率范圍：20Hz~20kHz。
靈敏度：50Hz至5kHz，調幅度70%以內；1.5V峰值對應30%調幅度: ±10%±1%調幅度；50Hz~15kHz,調幅度85%以內；1.5V峰值對應30%調幅度±15%±1%調幅度；
調幅失真度：<2%失真度，1kHz調制頻率，30%調幅度，用0.3~3.4kHz帶寬
頻率調制
連續波范圍：0.4~1000MHz
頻偏范圍：0~25kHz
調制頻率范圍：20Hz~20kHz
分辨率：25Hz(<6.25kHz頻偏)，100Hz(<25kHz頻偏)
精度：±7%±10Hz(1kHz調制頻率)，±10%(50Hz~15kHz調制頻率)
外調頻輸入
輸入阻抗：1MΩ
連續波范圍：0.4~1000MHz
頻偏范圍：0~30kHz頻偏
調制頻率范圍：1Hz~50kHz
靈敏度：1V峰值對應5kHz頻偏±10%
FM失真度：<1%失真度，1kHz調制頻率，5kHz頻偏，用0.3~3.4kHz帶寬
相位調制
連續波范圍：0.4~1000MHz
相位偏移范圍：0~10弧度
調制頻率范圍：0.3~3.4kHz
分辨率：0.025步級弧度，<6.3弧度0. 1步級弧度，<6.3弧度 指示：3位數
精度：±8%，1kHz調制頻率±11%，0.3~3.4kHz調制頻率
外調相輸入
輸入阻抗：1MΩ
連續波范圍：0.4~1000MHz
相位偏移范圍：0~10弧度
調制頻率范圍：0.3~3.4kHz
靈敏度：0.5V峰值對應5弧度±12%， 在1kHz調制頻率
調相失真度：<2%，1kHz調制頻率，有5弧度相位偏移,用0.3~3. 4kHz帶寬
音頻發生器
雙音調：有兩個頻率，形狀和電平分別受控的音調
輸出阻抗：<5Ω
頻率
輸入
范圍：50Hz~15kHz,可用范圍10Hz~20kHz
分辨率：0.1Hz從10Hz至9.999kHz, 1Hz從9.999到20kHz
精度：±0.01Hz, 10Hz~100Hz, 0.1Hz, 100Hz~20kHz
形狀：正弦波，方波，三角波和鋸齒波
輸出電平EMF(開路電動勢)
范圍：0.1mV~4.095V均方根值(正弦波和方波) 0.1mV~4.095V峰值(三角波和鋸齒波)
精度：±5%±1步級，50Hz~15kHz
設置：0.1mV步級(0.1~409.0mV) 1mV步級（409mV~4.095V）
信號純度(正弦波)
失真度：<0.5%, 1kHz調制頻率，<1%, 50Hz~15kHz調制頻率
寄生噪聲：<0.1mV均方根值，用CCITT噪聲帶寬
直流偏置：<10mV直流
射頻頻率計
頻率
量程：1.5~1000MHz
分辨率：1Hz或10Hz到200MHz，10Hz從200MHz到1000MHz
精度：與內頻標相同±1個字
阻抗：50Ω標稱值
電壓駐波比：
N型座：<1.2:1到500MHz <1.35:1到1000MHz
BNC座：<2.2:1到1000MHz
靈敏度：N型座:5mW,選擇發射機測試方式.選擇單端雙工方式,靈敏度降至20mW BNC座：50mV可用
射頻功率計
輸入 阻抗：與射頻頻率計相同
電壓駐波比：與射頻頻率計相同
量程：N型座:發射機測試方式,50mW至150mW,可用到5mW單端雙工方式，100mW至150mW，可用到20mW雙端雙工方式,50mW至100mW,可用到5mW BNC座:0.05mW至1.0W
連續工作：75W, 0~50℃
最大輸入：
N型座：發射機測試方式，150W單端雙工方式，150W雙端雙工方式，100W
BNC座：1.2W，跳閘電路工作在1W，過載保護達50W
頻率范圍：1.5~1000MHz
分辨率：1%條形圖量程指示
精度:
±10%±1個字，不高于500MHz時
±15%±1個字，不高于960MHz時
±20%±1個字，不高于1000MHz時，
±1.25dB±1個字>5mW，頻率范圍825至905MHz
調制度表
輸入
手動調諧:提供偏離載頻的頻率差值指示,三位數和小數點顯 示,指示最大的正值或負值誤差。
自動調諧:提供測量值，并同時顯示射頻頻率，射頻功率，調 制頻率及調制度
靈敏度：
N型座：發射機測試方式5mW(0.5V)單端雙工方式20mW(1V)
BNC座：0.05mW(50mV)
探測時間：選擇10Hz分辨率時小于3秒
可用的音頻濾波器：帶通--0.3~3.4kHz低通--0.3kHz或15kHz
外接濾波器途徑：將后面板插座的解調信號接到外接濾波器輸 入，再由濾波器輸出接至前面板音頻輸入插座
幅度調制
連續波量程：1.5~400MHz
調幅度量程：0~90%，低于100MHz 0~80%，100~400MHz，手動調諧狀態可用到100%自動轉換量程(條形圖),0~10,0~30,0~100%調幅度
調制頻率量程：50Hz~10kHz,10Hz~15kHz可用
分辨率：1%調幅度
精度：
±5%讀數±1個字,1kHz調制頻率
±8.5%讀數±1個字,50Hz~10kHz
解調失真度:在30%調幅度和1kHz調制頻率時,用0.3至3.4kHz帶通；<2%，載頻不低于21MHz, <5%，載頻低于21MHz,
寄生調幅：<1%，用0.3至3.4kHz帶通，輸入大于10mW(N型座)或0.1mW(BNC座)頻率調制
連續波量程：1.5~1000MHz
頻偏量程：0~25kHz
自動轉換量程(條形圖)，0~1，0~3，0~10，0~30kHz
調制頻率
量程：50Hz~10kHz,可用量程10Hz~15kHz
分辨率：10Hz頻偏不大于2.5kHz，1%頻偏不大于25kHz
精度：±5%±1個字，1kHz調制頻率±7.5%±1個字，50Hz~10kHz范圍
解調失真度：<1.5%失真度，5kHz頻率，1kHz調制頻率， 用0.3~3.4kHz帶通濾波器
寄生調頻：<30Hz均方根值，不高于500MHz <60Hz均方根值，不高于1000MHz用0.3~3.4kHz帶通，輸入大于20mW(N型座)或0. 2mW(BNC座)
相位調制
連續波量程：1.5~1000MHz
相位偏移量程：0~10弧度
調制頻率量程：0.3~3.4kHz
分辨率：1%或0.01弧度
精度：±5%±1個字，1kHz調制頻率±7.5%±1個字，0.3~3.4kHz調制頻率，用750μs去加重
噪聲和失真度表
信納(SINAD)
頻率：1kHz
量程：0~18dB, 0~50dB
分辨率：0.1dB
精度：±1dB
靈敏度：50mV(100mV對應40dB信納測試)
失真度(DISTORTION)
頻率：1kHz
量程：0~10%，0~30%失真度
分辨率：0.1%失真度
精度：±5%讀數±0.5%失真度
靈敏度：50mV(100mV對應1%失真度測試)信噪比(S/N)
量程：0~30dB,0~100dB
分辨率：0.1dB
精度：±1dB
靈敏度：50mV(100mV對應40dB信噪比測試)
音頻頻率計
量程：20Hz~20kHz
分辨率：0.1Hz或1Hz
精度：與內頻標相同±1個字，±0.1Hz或0.02%
靈敏度：50mV
